Антенны для переносных радиостанций

[Grizlik]

Хотел добавить чуток по антеннам. Радиолюбители эо все конечно знают, а вот остальным может быть полезно. У портативных радиостанций применяются чаще всего штыревые антенны, а противовесом служит сам корпус станции, ну и через руки сам оператор. Длина штыря должна быть кратна длине волны, у портативок обычно это 1/4 длины волны. Для диапазона 144MHz (его считают усредненно 2метровым диапазоном) 2м/4 = 0.5м А для диапазона LPD (430MHz, его считают условно 70см) 0.7м/4 =0.175м т.е. приблизительно 17 см. зная точную частоту работы, а тем более если она всегда одна и та же, можно рассчитать антенну на нее на резонанс и этим заметно увеличить дальность работы станции. Все видят, то при продаже у портативных станций антенны гораздо короче указанных тут величин. Они имют более сложную конструкцию, провод требуемой длины свит в спираль и кроме этого часто в антенну еще добавляют согласующий контур чуток расширяющий ее диапазон работы. Конструкция одной из таких антенн видна на одном из фото, ниже.

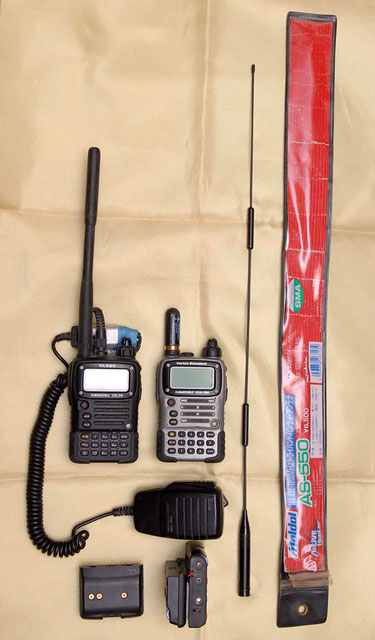

На первой фотографии показана радиостанция Yaesu VX-7 c антенной от радиостанции Vertex VXA-700, такая антенна, при сохранении нормальной работоспособности станции в диапазонах 144 и 430 MHz заметно улучшает ее работу в авиадиапазоне, что бывает часто необходимо при ПСР, т.к. позволяет работать с одной станции и с бортом и с наземными группами, VX-7 имеет двойной приемник (слушается эфир в обоих диапазонах одновременно) и может работать на передачу в двух диапазонах переключением одной кнопки) рядом на этой же фотке расположена авиационная радиостанция Vertex VXA-700, кроме авиадиапазона она работает еще и в радиолюбительском 2м (144MHz) диапазоне, что позволяет ее официально иметь лицензированным радиолюбителям. На станции (для примера)установлена очень малогабаритная антенна Diamond SRH-805

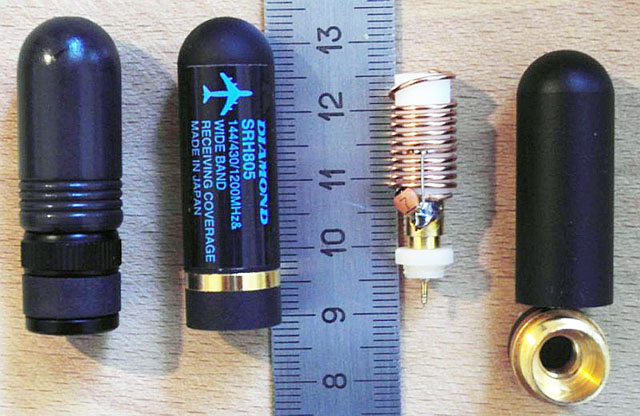

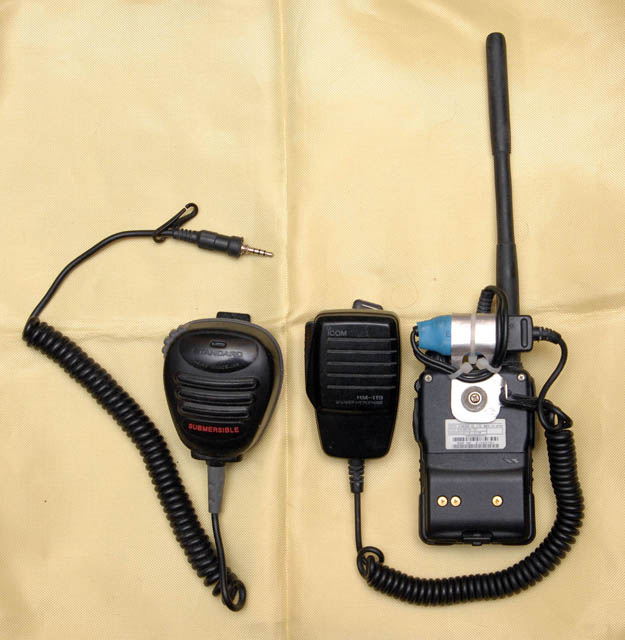

для работы на небольшие расстояния ее вполне достаточно. На второй фотке видна ее конструкция, свитая в спираль проволока и один из согласующих контуров, т.к. антенна многодиапазонная. Справа на первой фотке показана достаточно длинная и не очень удобная для постоянного ношения на станции антенна Maldol AS-550. но эта антенна нормально помещается в маленький рюкзачок и позволяет устанавливать устойчивую радиосвязь даже тогда, когда штатная антенна портативки уже не справляется. На следующей фотке показаны два варианта подключения тангент к станции Yaesu VX-7. Рядом расположена станция с подключенной к ней полусамодельной тангентой от радиостанции Icom (в тангенту допаяны самодельные фильтры улучшающие качество передаваемой речи) Эта тангента подключена через переходник СТ-91 http://www.yaesu.ru/tovar_yaevx-7r.php Такой переходник позволяет подключить к этой станции огромное количество различных гарнитур. На фотках также показано как на станции закреплен этот переходник , рядом для сравнения показана штатная герметичная тангента от этой станции, но она дает заметно худшее качество звука (по словам операторов, работавших со мной, как из бочки)

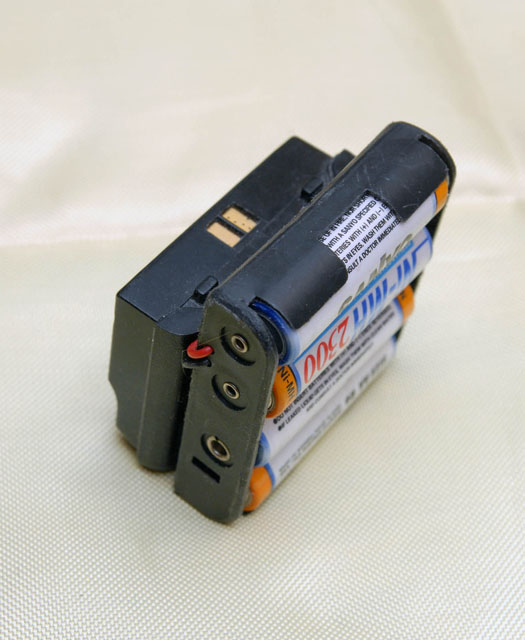

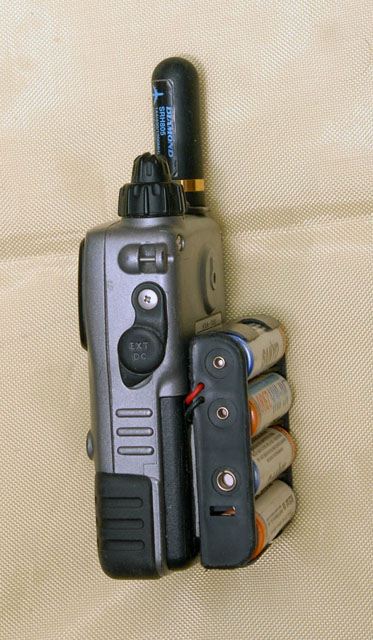

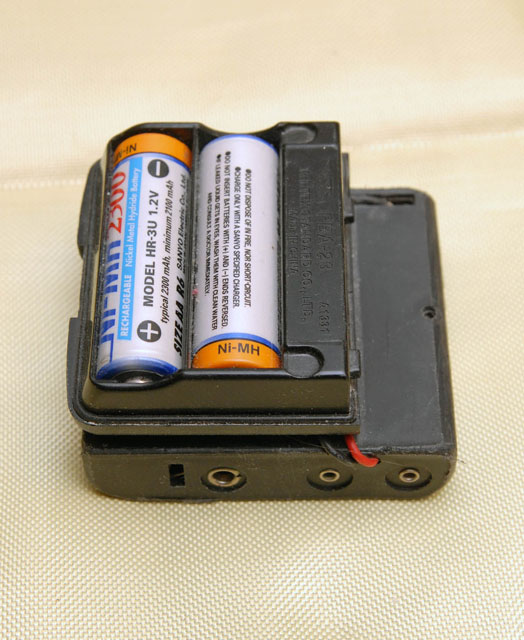

Далее на фотках показан доработанный батарейный адаптер FBA-23. Такой адаптер в штатном исполнении обеспечивает работу станции от двух пальчиковых батареек АА только на пониженной мощности. После доработки в адаптер устанавливается 6шт аккумуляторов такого эе типоразмера (АА), что обеспечивает время работы станции даже больше чем от штатного аккумулятора, на полной мощности, правда в ущерб ее герметичности, батарейный отсек снаружи уже не защищен от воды. Но как аварийный вариант он, на мой взгляд, тоже заслуживает внимания. Как уже тут замечалось и как показала моя практика, штатный аккумулятор станций VX-7 и VXA-700 (он у них одинаковый), не обеспечивает работу станции в течение одного дня, при интенсивной работе на передачу, так что очень рекомендую сразу купить запасной.

[Grizlik]

Довесок к предыдущему сообщению, т.к. количество фоток в одном ограничено только тремя. Тангенты и доработанный батарейный отсек к станциям типоразмера VX-7.

[545]

По вот тем пенькам-антеннам. Это не совсем антенны. Их применение имеет определённое назначение. Они резко уменьшают размеры рации и она становится компактной. Вместе с уменьшением размера так же резко уменьшается и радиус работы рации. То есть её применение оправданно в доме, на даче, в супермаркете. Для наших задач - в штабе и рядом с ним, ну чтоб не орать друг-другу, а спокойно позвать в рацию или поговорить не бегая друг за другом . Вполне удобно иметь маленькую рацию и не обременяя себя кинуть её в карман или ещё куда. Для работы в составе группы, а тем более для связи группы со штабом она непригодна!

Так что применение для этих пеньков конечно есть, но на мой взгляд это на любителя.

Тоже могу подтвердить что при нормальной работе в эфире аккумулятора на день не хватает, ну никак не хватает. Вот у Yaesy FT-277 или Yaesu FT-60 такой проблемы нет. Им хватает, но они и весят больше, а аккумулятор там более ёмкий. Мне один раз хватило почти на 2 дня при весьма интенсивном радиообмене. Так что решение с внешним блоком, как на фото, резко повысит длительность работы. Заодно отмечу что такие коробочки-блоки стоят копейки. Есть кстати и закрытые коробочки и при желании можно сделать всю конструкцию с защитой от воды, ну хотя бы чтоб дождя не боялась. Максимальная стоимость коробочки с проводами ну рублей 150 в базарный день в дорогой палатке на Савёловском рынке . Лично я на базе такой коробочки сделал себе зарядку в выходом USB и могу в любое время заряжать телефончик от батареек.

Но в целом я против таких открытых решений т.к. рация от воды защищена серьёзно, а такой модификацией мы её по сути раздеваем и она становится слишком уязвимой.

[Grizlik]

По поводу самой коротенькой антенны, что была на фотках, я же тоже написал, что она только для работы накоротке, но на удивление, на 70 см диапазоне, она вполне даже ничего.. на других , снижение дальности работы станции весьма заметно, правда все это писалось для 5Вт станции.. для бытовых LPD маломощных станций ставить укороченные антенны я бы вообще не рекомендовал. При работе на старте, на аэродроме, она вполне себя оправдывала, т.к. станция с ней по габаритам не сильно отличалась от защищенного мобильника. Я ее привел, в основном, просто в качестве примера конструкции антенны, т.к. была ее фотка в разборе, а полноразмерные антенны портативных станций имеют аналогичное устройство.

[545]

Неее, они не все такие конструкции этих антенн разные и могут довольно сильно отличаться. Нормальным антеннам может не требоваться противовес. Там противовес уже внутри имеется и плюс сам корпус радиостанции. В общем по разному бывает.
